P μë³ 1,.. Ò±,.Š. ³ ˆŸ ˆ ˆŸ Š ˆ ˆ Š ˆ Šˆ ˆ. ² μ μ ±μ³ É É ³ Ê μ μ ±μ Ë Í Í μ Ö Ë ± É μ μ É ², Éμ μ²ó, 8Ä13 Õ²Ö 2013.

Transcript

1 P μë³ 1,.. Ò±,.Š. ³ ˆŸ ˆ ˆŸ Š ˆ ˆ Š ˆ Šˆ ˆ Ÿ ˆ Œ ˆ ˆ Ÿ ² μ μ ±μ³ É É ³ Ê μ μ ±μ Ë Í Í μ Ö Ë ± É μ μ É ², Éμ μ²ó, 8Ä13 Õ²Ö Í μ ²Ó Ò Í É Ö ÒÌ ² μ, É μí±- ±, μ²óï ; a.hofman@cyf.gov.pl; didyk@jinr.ru

2 μë³., Ò±.., ³. Š. ² Ö μ ²ÊÎ Ö ±μ μ Õ ±μ μ μ μ É ± μ Ö ³ Ê É É ÒÌ ÕÐ Ì É ²ÖÌ P É ² Ò μí Ò, μ Ìμ ÖÐ ±μ μ μ μ³ É ± Ê É É ÒÌ É ² μ ² μ ²ÊÎ Ö, μ μ ² Ö ÔÉ Ì μí μ μ± Ê- ÕÐÊÕ Ê, ³ Ì Î ± μ É Í μ μ- ÊÍ μ ÊÕ - Í Õ É ²ÖÌ, ² Ö É μ μ μ μ ²ÊÎ Ö ³ ± μ É Ê±ÉÊ Ê ³ ± μì ³ - Î ± ³ Ö É ², μ ÖÐ ± Õ Ì ±μ μ μ μ Éμ ±μ É ± μ ÒÏ Õ Ì ³ Î ±μ ±É μ É μ Ò. μ± Ò μ ³μ μ- É ³ É Í ³ ± μ É Ê±ÉÊ ÒÌ ³ ± μì ³ Î ± Ì ³, μ Ìμ ÖÐ Ì μ ²ÊÎ ÒÌ Ê É É ÒÌ É ²ÖÌ ±Éμ Ì μ²ó μ ³ Ö ÒÌ Î - É Í ( μ μ, μéμ μ, Ô² ±É μ μ ). μé Ò μ² μ Éμ Ö ÒÌ ±Í ³. ƒ.. ² μ ˆŸˆ. É Ñ μ μ É ÉÊÉ Ö ÒÌ ² μ. Ê, 2013 Hofman A., Didyk A., Semina V. Effect of Radiation on Corrosion and Irradiation-Assisted Stress Corrosion Cracking of Austenitic Stainless Steels P This paper presents the processes occurring in corrosion cracking of austenitic steels after irradiation, effects of these processes on the environment and the mechanical properties, as well as radiation-induced segregation phenomenon: the inuence of neutron irradiation on the microstructure and microchemical changes resulting in a decrease of corrosion resistance and the chemical activity of the corrosive environment. It presents the opportunity to simulate the microstructural and microchemical changes occurring in reactor-irradiated austenitic steels using charged particles (ions, protons, electrons). The investigation has been performed at the Flerov Laboratory of Nuclear Reactions, JINR. Preprint of the Joint Institute for Nuclear Research. Dubna, 2013

3 ˆ μ ÒÌ Ë ±μ-ì ³ Î ± Ì ÒÌ μ ² ³ Ö μ Ô É ± μ- ³Ê Ö ²Ö É Ö μ ±μ É Ê±Í μ ÒÌ ³ É ²μ ²Ö Ô É Î ±μ μ Ò ±Éμ Î μ μ ±μ ÉÊ μì² Ö. É ³ É - ²Ò, ÒÉÒ ÕÐ μ É É ÒÌ μéμ±μ É μ μ ³³ - ²ÊÎ Ö Ê ²μ ÖÌ ±μ É ±É μ μ, μ² Ò μμé É É μ- ÉÓ É μ Ö³ μ É Ô± ²Ê É Í, Ô±μ μ³ Î μ É ³ ³ ²Ó- ÒÌ μ É μ± Ê ÕÐÊÕ Ê. ² Í Ö ÔÉ Ì É μ É μ μ μ³ μé μ²ó μ Ö ³ É ²μ Ò μ±μ Í μ μ Éμ ±μ- ÉÓÕ, Ê Éμ Î μ ÉÓÕ ± ³ Ì Î ± ³ É ²μ Ò³ Ê ± ³, Í μ μ³ê ÊÌ Õ, É ± Õ Ê ³ ÔËË ±É ³ μ ²ÊÎ Ö. μ³ ³μ ÔÉμ μ μ É É Ö μ μ ² ³ ±μ μ μ μ Éμ ±μ É ±μ É Ê±Í μ ÒÌ ³ É - ²μ, μ²ó Ê ³ÒÌ Ö ÒÌ μ Ñ ±É Ì. Éμ Ö μ É ³, ÎÉμ, ³μÉ Ö É ±μ μ μ Ò ³ Ò, 40 % μé μ Ð μ Î ² μé± μ μ μ Ê μ Ö Éμ³ ÒÌ Ô² ±É μ É Í ÖÌ μ Ê ²μ ² μ ±μ μ [1]. μôéμ³ê É ²Ó- μ ³ ² ± ÕÉ ² μ Ö ² Ö Ö Í μ μ-ì ³ Î ±μ μ μ É Ö ±μ μ μ μ É ± ³ É ²μ, É ± ² Ö Ö ² Î ÒÌ É μ μ É Ö μ ÊÕÐ μ ²ÊÎ Ö ÒÉ Ò ³ É ², μ ÊÕ Ì ³ Î ±ÊÕ Ê [1Ä5]. μé [5] μ± μ, ÎÉμ Í μ μ-ì ³ Î ±μ μ É μ- Í Ò ±μ μ ±² Ò É Ö É Ì μ μ ÒÌ ÔËË ±Éμ : Å Í μ μ μ ÔËË ±É, μ Ê ²μ ² μ μ ³ ³ Ì ³ Î ±μ μ μ- É Í ² ±μ μ μ μ Ò Ê²ÓÉ É μ² ² Ö ³ μ ʱ- Éμ μ² ±μ É Ê±Í μ Ò ³ É ²Ò μ μ É ³ μ ÊÕ- Ð μ ²ÊÎ Ö; Å ÊÏ É ²Ó μ μ ² Ö Ö Í μ μ μ μ É Ö, Ö μ μ μ É Ê±ÉÊ μ ³ Ì Î ± ³ μ É ³ ³ É ² μ± ² μ μ μ Ì- μ É μ μ ²μÖ, μ ²ÊÎ É μ ³ ² Ê ³ Î É Í ³ Ò μ- ±μ Ô ; μ μ μ É ± μ μ Õ ³ É ²² Ì ±, ³ μê ²Ó- ÒÌ Éμ³μ, ²μ± Í Ê Ì Ë ±Éμ, ±μéμ Ò Ò Ò ÕÉ Í μ μ- Ê ² ÊÕ ËËÊ Õ ³ ² ÊÕÐ Ì μ μ±, μ ² ÒÌ Ê ²μ ÖÌ ³μ ÊÉ ³ ÉÓ É Ê±ÉÊ Ê Ö μ μ ÉμÖ ³ É ² ; Å ËμÉμ Í μ μ μ ² Ö Ö, Ò Ò ÕÐ μ ³ Ö μ É μ²ê- μ μ ±μ ÒÌ μ± μ μ ²μÐ Ô ²ÊÎ Ö. 1

4 Éμ Î μ ÉÓ ±μ É Ê±Í μ ÒÌ ³ É ²μ ± ±μ μ μ ² Ö ³ ³ Ë ±μ-³ Ì Î ± Ì μ É É Ê±ÉÊ Ò, ÊÍ μ ÒÌ - É μ Ò³ μ ²ÊÎ ³, μ²óïμ É É μé μ Ò Ì ³ Î ±μ ±- É μ É μ Ò [6Ä9]. μ μ ÒÌ μî É ÖÌ ³ ± μì ³ Î - ±μ μ ³ ± μ É Ê±ÉÊ μ μ μ ÉμÖ Ö ³ É ², Ì ³ Î ±μ μ μ É μ± Ê- ÕÐ Ò ³ Ì Î ± Ì Ö, É ÊÕÐ Ì μ μ ³ μ, μ Ìμ É É ± ʲÓÉ É ±μ μ μ Ö ³. Ê É É ÒÌ É ²ÖÌ μ² É± Ê ²μ Ö μ ± ÕÉ, ±μ Ò ² - μ Í ³ ± μ, μ μ Ð ÒÌ Ì μ³μ³, Ò Ò É Ö ², É μ ± ± ² Í Ö. Ò³ ³ É ³ μ± Ê ÕÐ Ò Ö ²ÖÕÉ Ö μ μ ± ²μ μ, ̲μ, μ μ Ò. Œ Ì Î ± Ö Ö ³μ ÊÉ ÒÉÓ É É Î ± ³ ² Í ±² Î ± - ³ Ò³ Ö ²ÖÕÉ Ö Ê²ÓÉ Éμ³ Ï Ì Ê μ±, É É Î ± Ì μî- ÒÌ Ö ² Ìμ²μ μ μ μé±. ÊÐ É Ê É μ μ μ μ Ö - ² μ μ μ Ö É μ ÉÓ Ö, ±μéμ ÒÌ É ± ʲÓÉ É ±μ μ μ Ö ³ ³ ³ ²Ó μ ² μé ÊÉ É Ê É. É ± ÊÏ ³ É ² μ μ μ É ³ μ ²ÊÎ Ö Ê²ÓÉ É ±μ μ μ μ μ É ± Ö μ - Ö ³ (IASCC Å Irradiation Assisted Stress Corrosion Cracking) É ²μ μ μ μ μ ÒÌ μ ² ³ [10Ä14]. μ μ ÔÉμ ± É Ö Ê É É ÒÌ Ì μ³μ ± ² ÒÌ É ², μ²ó Ê ³ÒÌ ² ±μ μ ÒÌ ±Éμ Ì (LWR) ±É Î ÒÌ ²Ö μ²ó μ Ö ±Éμ É. μ - μ Ë ±Éμ, μ ÖÐ ± Ö ² Õ I SCC, Å Í μ μ- ÊÍ μ Ö Í Ö ±μ³ μ Éμ É ² Í Ì [15Ä18] μ Í Ì μ³μ³ [19, 20]. μ μ² ± ÊÏ É ²Ó μ³ê É Õ μ ²ÊÎ Ö ±μ μ μ - μ É ± μ Ö ³ Ê É É μ Ì μ³μ ± ² μ É ² ³ É ³ Éμ Í μ μ-ì ³ Î ±μ μ É μ ²ÊÎ Ö, Ö μ μ² μ³. μ² μ Ò, ±μéμ Ò μ Ìμ É μ É ³ É μ μ, γ-²êî, β- Ê Ì μ ²ÊÎ Ö, ±²ÕÎ É Ö Ëμ ³ μ μ² Ì ³ Î ± ±É μ Ò μ É μ ³μ μ ÉÓ ³μ É Ö μ ʱÉμ μ² μ Ì μ ÉÓÕ Ê É É μ Ì μ³μ ± ² μ É ². ²Ó μ μéò Å ² μí μ, μ Ìμ ÖÐ Ì ³ É ², Ìμ ÖÐ ³ Ö Ö μ³ μ ÉμÖ μ, μ ² Ö ³ μ ²ÊÎ Ö É μ ³ ² ÉÖ ²Ò³ μ ³. 1. Šˆ ˆ œ Š ˆˆ Ÿ ˆ Œ, ˆ Œ (IASCC) ˆμ ÊÕÐ ²ÊÎ, μ μ μ ÕÐ Ö ±μ μ μ Ò³ É ± - ³, Ò Ò É μ² ÊÏ ³ É ²μ ÒÌ Ì. μ²óï Ö Î ÉÓ Ëμ ³ Í μ IASCC [10Ä14], ±²ÕÎ μ ÔÉμ ² μ- 2

5 , μ μ ÖÌ, μ²êî ÒÌ μ ÒÉ Ô± ²Ê É Í ±Éμ μ ² ±μ μ. Éμ Ò Ï ÉÓ ÔÉÊ μ ² ³Ê, É ± μ ÖÉÓ ³ Ì ³Ò μ μ μ ÉÓ ±²μ μ ÉÓ ³ É ²μ ± IASCC, ² Î Ò μ Í - μ μ É ² Ô² ±É Î É μ²ó μ ³ LWR Í μ ²Ó Ò Ô - É Î ± É É μ ² ³ Ê μ ÊÕ Ê Ê μ μé Ê Î É Ê - ² μ IASCC. μ²óï Ö Î ÉÓ ÒÌ μ ÊÏ Ê²ÓÉ É IASCC LWR Ö Ê É É Ò³ É ²Ö³.. 1 μ± μ ±μ² Î É μ ÒÌ μ Ô² ³ É Ì ±Éμ μ BWR (Boiling Water Reactor, ±Éμ ± ÖÐ μ μ ), ±μéμ ÒÌ μ²μ³± μ μï² Ê²ÓÉ É IASCC, ± ± ËÊ ±Í Ö Ë²Õ μ ²ÊÎ Ö [21].. 1. Šμ² Î É μ ÒÌ μ ( %), ±μéμ ÒÌ ³ ²μ ³ Éμ É ± ʲÓÉ É IASCC, Ô² ³ É Ì BWR ± ± ËÊ ±Í Ö Ë²Õ ÒÏ μ μ μ μ μ Ë²Õ É μ μ ³ 2 ( 0,8...) Î ÉμÉ ²Õ ³μ μ ³ ± É ²² É μ μ É ± Ö Ê ² Î É Ö Ê ² Î ³ ˲Õ. ³ ÒÏ μéμ± É μ μ, Î ³ ÒÏ É ²μ μ μ - μ ÉÓ μì² ÕÐ Ò ² Î É μ μ μ ± ²μ μ, É ³ - μ² Ò É μ IASCC. Ð Ò, Ö Ò IASCC, μ - ÊÕÉ Ö ³ É ² μé ÍÒ μ μ μ É ÖÕÉ Ö ÊÉ Ó ³ Ê ± É ²² É ³. μ É Ð Ê²ÓÉ É IASCC É ²μ Ó μ μ ² ³μ ²Ö É ³μÖ ÒÌ ±Éμ μ [22, 23]. ± Î É ±É - ÒÌ ³ É ²μ ²Ö μ É ± É ³μÖ ÒÌ ±Éμ μ, É ± Ì ± ± ITER (International Thermonuclear Experimental Reactor Å ³ Ê μ Ò Ô± - ³ É ²Ó Ò É ³μÖ Ò ±Éμ ), ³ É ÕÉ Ö Ê É É Ò - ÕÐ É ² [24, 25]. 3

6 μí IASCC μ ²ÖÕÉ É Ë ±Éμ : ³ É ², μ± Ê ÕÐ Ö Ö Ö. Š Ò Ë ±Éμ μ μ μ² É ²Ó μ ³μ Ë Í Ê É Ö μ ²Ê- Î ³. ²ÊÎ ³ Ö É ³ É ², ² ÖÖ ±μ³ μ ÉÒ μ É μ³ Í μ μ- ÊÍ μ μ Í (RIS - Radiation Induced Segregation), ³ Ö É μé±² ± ³ É ² Ö Ö Î Ê μî Ì Ê ±μ ÉÓ. ˆμ ÊÕÐ ²ÊÎ ³μ É ³ ÖÉÓ ±É μ ÉÓ μ± Ê ÕÐ Ò Ê²ÓÉ É μ² H 2 O e aq OH pv,h,h 2,H 2 O 2,H +. μ μ ʱÉÒ μ² μ Ò ÊÕÉ Ê Ê μ³. μ² ³μ ÊÉ Ò ÉÓ É ± - É μ Ò γ-²êî. É μ Ò μ³ ÊÕÉ μí Ì μ² μ ÕÉ μ² ÊÕ Ê ( ³, μ²óï ±μ² Î É μ ± ²μ μ, É μ- μ μ μ ). Š μ³ Éμ μ, μ ²ÊÎ ³μ É Ê ² ÉÓ Ò ²μ ʳ ÓÏ ÉÓ μ Ð É Ò μ É. Î ²μ ³ É μ μ± Ê ÕÐ Ò, ±μéμ Ò ² ÖÕÉ - μ ÉÓ, Ê μ ±²ÕÎ ÉÓ É ³ ÉÊ Ê, ², ² Î É μ ÒÌ ±μ³- μ Éμ μ ( Î É μ É, ± ²μ μ ), Ì ±μ Í É Í ±É μ É (Î Éμ μ ²ÖÕÉ Ö μ μ ³μ ÉÓÕ) Î. ˆ ³ ÔÉ Ì ³ - É μ ² Ö É ³ Ô² ±É μì ³ Î ±μ μ μé Í ². ²Ó μ ² Ö É μ μ μ ± ²μ μ ±μ μ μ Ò μé Í ² IASCC μ É ± ³ Õ μ μ μ Ì ³ μ Ò ²Ö ³Ö Î Ö IASCC. μ μ μ μ É Ö μ Ê, μ Ö É Ö ± ²μ μ μ³, É μ Ò³ μ, Ê ³ μ± ²ÖÕ- Ð ³ ±μ³ μ É ³, Ö ±μ μ μ Ò μé Í ² μ μ Ò; ² - Î ² μ μ ÒÌ ³ É ²²μ, É ± Ì ± ± ²² (< 1 ³. %), μ μ É Ê É ±Í [26], É ± ʳ ÓÏ É ±μ² Î É μ μ μ μ, É Ê ³μ μ ²Ö μ É - Ö μ Ìμ ³ÒÌ ³ ±μ μ μ μ μ μé Í ². ² ±É μì ³ Î - ± ±μ μ μ Ò μé Í ² Ö ²Ö É Ö μ ³ μ μ É μ± Ê- ÕÐ Ò ³ ± É ²² É μ³ É ± ʲÓÉ É ±μ μ μ Ö ³. ˆ É μ, ÎÉμ IASCC É, ±μéμ μ Ô² ±É μì ³ - Î ± μé Í ² Ê É É μ ÕÐ É ² ³ 230 ³. μ² μì² ÕÐ μ Ò ÊÐ É μ ±μ É μ² Ê É Ô² ±É μì ³ Î - ± ±μ μ μ Ò μé Í ² Ê É É μ ÕÐ É ² ±É μ μ BWR. Šμ Í É Í Ö μ ʱÉμ μ², ² μ É ²Ó μ, ³ ±μ - μ μ μ μ μé Í ² μî Ó ²Ó μ ³ Ö É Ö ³μ É μé μ²μ Ö ±É μ μ. ² ±É μì ³ Î ± ±μ μ μ Ò μé Í ² ² Î ÒÌ ³ É Ì É Ê μ ³ ÉÓ μ μ μ³ μéμ³ê, ÎÉμ ²Ö Î É ³μ μéò BWR μé Ò Ò ³μ ² [27, 28]. μé [28] μ± μ, ÎÉμ ±μ Í É Í Õ μ ʱÉμ μ² μ Ò ² Ê É ³ É ÉÓ Éμ²Ó±μ ³ μ Ò ±Éμ, μ ËËÊ μ μ³ ²μ Í ² ³ Ê É ²ÓÕ ³ μ μ Ò; ÔÉμ Î μ± Ò É ÊÐ É μ ² Ö μ ʱÉÒ μ² μ- É ± Î É ²Ó μ³ê μ ÉÊ Ô² ±É μì ³ Î ±μ μ ±μ μ μ μ μ μé Í ², μ μ μ μ, μ Ð μ μ μ. 4

7 1.1. ² Ö Í μ μ Í IASCC. ² μ - Ö IASCC μ μéμî Ò ÒÖ ² ÊÌ Ë ±Éμ μ, ² ÖÕÐ Ì ²μ± ²Ó- ÊÕ ±μ μ Õ É ± : Í μ μ- ÊÍ μ ÊÕ Í Õ Í μ μ- ÊÍ μ Ò ³ Ö ³ Ì Î ± Ì μ É. μ ²ÊÎ - ÒÌ ³ É ² Ì, É ± Ì ± ± Ê É É Ò ÕÐ É ², RIS μ μ Éμ³, ÎÉμ μéμ± ³ Í ÉμÎ Î ÒÌ Ë ±Éμ ² ±² É μ Ë ±Éμ ( Í, ²μ± Í ³ É ²μ± Í μ ÒÌ É ²Ó, μ, Ò ² - ) ³μ É ÊÕÉ μîé É ²Ó μ μéμ± ³ μ ² ÒÌ ±μ³ μ É; ʲÓÉ É μ ²ÊÎ Ò Ò É ² É μ ÒÌ ±μ³ μ - Éμ [29Ä31]. Ê ÊΠʲÓÉ Éμ³ μ μ μ μ É, RIS ³μ É Ò ÉÓ Ë μ ÊÕ É - ²Ó μ ÉÓ ³ É ÍÒ, Ò ² Ö, Ö Ò μ ²ÊÎ ³, ² Í Õ, Ì Ê ±μ ÉÓ [32] Ê μî [33]. RIS Í Ì ³μ É Ò ÉÓ Ò Î ÉÒ ³ Ö Ê± ÒÌ, RIS ²μ± Í ÖÌ, μ Ì Ò- ² ÖÌ ³μ É É Éμ ± Ê μî Õ ³ É ÍÒ. μ ²Ó Ï Ì ² Ö RIS Å ²μ± ²Ó μ μ Í Ì μ³μ³. Ê μ Ö Ì μ³ ³μ É É ± ²μ± ²Ó μ Ê Éμ Î - μ É μ ² ± ³ÊÐ É μ ±μ μ. ±μ RIS É ± Ò Ò É Í Õ Ê Ì ±μ³ μ Éμ ÊÉ Å μ μ Ð Si, P Ni μ Fe, Mo Mn. É μ É ²Ó μ Î ±μ² Î É Ì μ³ Ê ³ ÔËË ±É ³ RIS Ö μ. Š μ³ Éμ μ, Í Ö Ê ³ ± μ É Ê±ÉÊ ÒÌ Ë ±Éμ ³μ É É ± Ê ² Î Õ ±²μ μ É ³ É ² ± ²μ± ²Ó μ ±μ μ (ÉμÎ Î μ ±μ - μ ) Ê ²μ ÖÌ ±μ É ³ ÉÊ Ò μ ²ÊÎ Ö. ±Éμ Ì μ Ö Ò³ μì² ³ (WWR) T<300 C É Î Ò μë ² ±μ Í É Í RIS μî Ó Ê ±, Ï μ ³ 10 ³. ²Ö μ ² Ö RIS Í Ì ³ ÕÉ Ö ³ Éμ ³ ± μ ² : μ -Ô² ±É μ Ö ±É μ³ É Ö ( ) μ Ì μ É ³ ± É ²² É ÒÌ É Ð ² É Î ± Ö Ô² ±É μ Ö ³ - ± μ ±μ Ö ( Œ). μ ² ³ Éμ Å μî É É μ μ Ô² ±É μ μ ³ ± μ ±μ ( Œ) Ô μ μ μ μ ³ ± μ É μ ±É ²Ó μ μ ². Î Ò É ² Ô± ³ Éμ, Ö Ò ³ Ö³ μ É É ± Ì Ê ± Ì ÊΠɱμ, Ò Ö μ μ μ É É [34Ä36]. ³ - Éμ ³ ÕÉ μé μ É ²Ó Ò ³ÊÐ É μ É É± μ² Ò μ²ó μ- ÉÓ Ö μ²óïμ μ Éμ μ μ ÉÓÕ μ ²Õ ³ μ Ìμ ³ÒÌ Ê ²μ. - μ ±É μ ÉÓ ³ É ², μ ²ÊÎ μ μ É μ ³, μ É μ μ² É ²Ó Ò É Ê μ É, Ö Ò μ Ìμ ³μ ÉÓÕ μ μéμ ± μ ±É ÒÌ μ - Íμ, μ μ³ ÊÉ ² Í Í μ ÒÌ μéìμ μ, μ μ ÉÓÕ μ ²ÊÎ Ö μ ² μöé μ ÉÓÕ μ ±É μ μ Ö Ö ² É Î ± Ì - É Ê³ Éμ. Š μ³ Éμ μ, μ ±É μ ²ÊÎ μ Í ³μ É μ ÉÓ μ³ Ì ³ Ö. Éμ μ μ μ μ ²Ö Ô μ μ μ μ ³ ± μ- É μ ±É ²Ó μ μ ², ±μ É ±Éμ μ² É Ö μî Ó ² ±μ ± μ ÍÊ. ²ÊÎ ÖÌ Ò μ± Ì Ê μ ±É μ É μ Ìμ ³μ ³ ³ μ- 5

8 ÉÓ ³ μ Í ²Ö ³ ± μ ² ² μ²ó μ ÉÓ ³ Éμ ±É μ³ É μé Ó Ô Ô² ±É μ ²² ²Ó Ò³ μ μ³ (PEELS), ±μéμ Ò ² Ö É ±É μ ÉÓ μ Í. ³μ Õ ³³ [37] ² ³μ ² μ μë ² RIS Í Ì Ë ±É Î ± ³ ³ Ö³.. 2 μ± μ É ±μ - ±μ Í É Í Cr Ni ³μ É μé μ Ò Ê ²μ ÖÌ, É Î ÒÌ ²Ö BWR. ³μ ÉÓ ±μ Í É Í μ μ Ì Ô² ³ Éμ μé μ Ò Ìμ μïμ ³μ- ² Ê É Ö. μ Ó ± ²Ö Ò μ± Ì μ Ì μ Î É μ μ, μ ÔÉμ μé±²μ ³μ μ ʳ ÓÏ ÉÓ μ³μðó μ²óï Ì ³ ±μôë- Ë Í Éμ ËËÊ Cr, Ni Fe.. 2. ³ μ μ μ Ö Cr Ni Í Ì (Éμα ) ± ± ËÊ ±Í Ö μ Ò (...) ÕÐ É ² 300, μ ²ÊÎ μ ±Éμ BWR (288 ), Î Ö, Î É Ò μ μ ³μ ² Í μ μ- ÊÍ μ μ Í Š ± ²² (± Ò ) [37] ± Ö ³μ ²Ó μ μ μ Ö μë ²Ö ±μ Í É Í RIS μ 250Ä500 C μ μ²ö É Ò μ² ÉÓ Ô± É μ²öí Õ ²Ò μ²êî ÒÌ Ô± ³ É ²Ó ÒÌ ÒÌ. Î ÉÒ μ μ ² Ó ²Ö Ê ²μ (< 200 C, / ), Ì ±É ÒÌ ²Ö ITER. ± Ì É ³ ÉÊ Ì RIS ³ ÓÏ, ÔÉμ Ö μ μ³ μ ³ ±μ³ Í ³ Ê Ò μ±μ ±μ Í É - Í ± ÒÌ Éμ³μ.. 3 μ± μ μ²óïμ μ Î ² ³ ±μ² - Î É Ì μ³ Í Ì ²Ö É ² 300, μ ²ÊÎ ÒÌ - É μ ³, μ É ² μ Õ ³³ μ³ ³μ μ³ [37]. μ²óï É μ - ÒÌ [38Ä40] μ μ μ ² μ ÖÌ, Ò μ² ÒÌ ³ Éμ μ³ Œ, ÌμÉÖ É ± ±²ÕÎ μ ±μ²ó±μ ³ ³ Éμ μ³ [36]. μ, ÎÉμ Ê ² - Î ³ μ Ò É Ó μ Ö Ì μ³μ³ Ê ² Î ² Ó μ ÒÐ Ö. Ê μ É Ò Ê²ÓÉ É Éμ³, ÎÉμ Î ²Ó Ò Ê μ Ó Ì μ³ ± Ì μ Ì 6

9 . 3. ³ ³ ²Ó μ ±μ Í É Í Cr Í, ³ μ μ- ³μÐÓÕ É μ μ μ μ Î ÕÐ μ Ô² ±É μ μ μ ³ ± μ ±μ, ± ± ËÊ ±Í Ö Ë²Õ É μ μ μ²óïμ³ ±μ² Î É ²Ö ÕÐ Ì É ² 300. μ Éμ μ Ò ²Ö Ö μ± μ μ³ ²Ó μ μ Cr ÔÉ Ì É ²ÖÌ (< ³ 2 (0,8...)) ÒÏ É Ê μ Ó Ì μ³ μ Ñ ³ ². ±μ μ μ Ð Ì μ³μ³ ³μ É ÒÉÓ Ö μ μ μ Ð ³ ÔÉ ³ Ô² ³ - Éμ³ Í μ ²ÊÎ μ μ ³ É ² [10]. Ò²μ ² μ μ ±μ² Î É μ Ì μ³ Í Ì ²Ö É ² μ ² μ ²ÊÎ Ö É μ ³ μ ³. Éμ ³Ö μ É ÕÉ Ö ±μéμ Ò μμé É É Ö Ê²ÓÉ É Ì É μ² μ μ μ ³ Ö ² Ö Ö Ö Ö μ± Ê ÕÐ Ò RIS [41]. Ö μ IASCC Ò² μ²êî Ò μ μ μ³ Ê²ÓÉ Éμ Ëμ ³ Í ÉÖ Ö ³ ²ÒÌ ±μ μ ÉÖÌ, ±μéμ Ò μ μ²öõé μ ² ÉÓ, ³μ É ² μ ²ÊÎ Ö Ê É É Ö É ²Ó - ÊÏ ÉÓ Ö ³ ± É ²² É μ μ μ ² Ö ³ Ö ³ Ì Î ± Ì μ É, Ò μ μ μ ²ÊÎ ³, IASCC. Õ ³³ ³μ μ ²Ö² μ μ ÊÕ ³μ ÉÓ ³ ± - É ²² É μ μ É ± Ö μ Ê ², ÎÉμ μ μ μ Ö μ É μ μ ²Ö IASCC Å (0,2 3) ³ 2, É.. 0,2Ä0,4... [37]. ²Ö μ ² Ö ² Ö Ö Ê Ì ³ É μ, ± μ³ Ë²Õ μ ²ÊÎ Ö, ÊÎ ² ² É ±Ê- Î É É ² μ Ê ² Ó Ò ³ Ö Í μ μ μ Ê μî Ö É ².. 4 μ± μ É IASCC ³μ- É μé ² É ±ÊÎ É μ ²ÊÎ ÒÌ É ² [37]. ÒÏ μ μ É ±ÊÎ É 500Ä600 Œ IASCC Ê ² Î É Ö Ê μî ³. μéö ±μ ²ÖÍ Ö ³ Ê IASCC ²μ³ É ±ÊÎ É ³μ É ÒÉÓ Ö³μ (μ ³ É ÖÉ μé 7

10 . 4. Šμ ²ÖÍ Ö ³ Ê É ÓÕ IGSCC ²μ³ É ±ÊÎ É μ ²ÊÎ ÒÌ - É μ ³ É ² μ É Í μ ÒÌ ÒÉ ÖÌ ³ ²μ ±μ μ ÉÓÕ Ëμ ³ Í [37] μ Ò, ± ± μ Í Ì μ³μ³), ±μ ²ÖÍ Ö ²μ³ É ±Ê- Î É ± É Ö ²ÊÎÏ, Î ³ ÔÉμ Ê ³ É É Ë²Õ. Š μ³ Éμ μ, ÔÉμÉ μ Ìμ μ ÑÖ Ö É ±μéμ Ò Ìμ Ö μ²ó μ Ë²Õ ± - Î É μ± É ²Ö ²Ö IASCC: ², ±μéμ Ò μé² Î É Ö ± ³ μ μ μ Ò³ Ë²Õ μ³ ²Ö IASCC, ± ± ²μ, ³ É μ² Ò μ± ² É ±ÊÎ É. ² Ê É μé³ É ÉÓ, ÎÉμ É ² Å ³ É ²Ò, ±μéμ Ò Ìμ ÖÉ Ö - Î É ²Ó μ ÒÏ μ μ, μ Ì ±É ÊÕÉ Ö Ìμ μï Ê Éμ Î μ ÉÓÕ ± IASCC. μ ± ³ μ μ³ ²ÊÎ [42] μ μé ² IASCC μ É μ² Ò μ±μ Í μ μ Í ± ³ Ö. μ ² μ É ±ÊÐÊÕ Ëμ ³ Í Õ, ϲ ± Ò μ Ê, ÎÉμ μ - Í Ì μ³μ³ ʲÓÉ É RIS μ 16 % Ö ²Ö É Ö μ Ìμ ³Ò³, μ μ É ÉμÎ Ò³ Ê ²μ ³ ²Ö IASCC [37]. Š μ³ Éμ μ, μ Ìμ ³μ Ê μî- ÉÓ ³ É ÍÊ μ ± É Î ±μ μ ² É ±ÊÎ É ³ Ê Œ. ÉÓ ³ μ É μ Ë ±Éμ μ, ±μéμ Ò ² ÖÕÉ ² É ±ÊÎ É μ ²ÊÎ ÒÌ ³ É - ²μ, Éμ³ Î ² Ìμ Ö ³ ± μ É Ê±ÉÊ, É.. ³, ²μÉ μ ÉÓ ²μ± Í, Ê μî ÖÕÐ Ò ² Ö É.. ±μ É ³ ÉÊ μ ²ÊÎ Ö ³ ± μ É Ê±ÉÊ μ³ ÊÕÉ ³ ²- ± ²μ± Í μ Ò É² ±² É Ò Ë ±Éμ [43, 44], ÎÉμ μ É ± Ê μî Õ ³ É ÍÒ. ÉÓ ±μ²ó±μ μ ³μ μ É, ±μéμ ÒÌ μ É ² ³μ É μ ² ÖÉÓ Í μ μ Ê μî. ³, É ± ± ± ± ³ Ëμ Ëμ, ³μ ÊÉ É ± μ ÉÊ μ ÒÏ ±² É μ Ë ±- Éμ. Í Ö ²μ± Í μ ÒÌ É²ÖÌ ³μ É É ± Ê ² Î Õ μî μ É, É ± ± ± ±μ ² ²μ± Í, μ ÊÕÐ Ì μ²óï 8

11 ² Î Ö μ É ³ É ÍÒ, ³μ É μ ² ÖÉÓ É ²Ó μ ÉÓ ±² É μ Ò- ÉÓ Ò μ± Ì Ë²Õ Ì ³ ± μ É Ê±ÉÊ Ê É± ²μ± Í. ± ³ μ - μ³, ³μ Ë ± Í Ö μ É ² ² É ³μ³ Ì Î ± Ö μ μé±, Ò Ò Ö Ê³ ÓÏ Í μ μ μ Ê μî Ö, ³μ É ÉÓ ±²μ μ ÉÓ ± IASCC IASCC Ê ²μ ÖÌ É ³μÖ μ μ ±Éμ ITER. ³± Ì ³, ² ³ÒÌ ²Ö μ μμì² ³ÒÌ ±Éμ μ ITER, Ê É É Ò Õ- Ð É ² ³μ μ μ ²ÊÎ ÉÓ μ² ± Ì É ³ ÉÊ Ì (μé 50 μ 200 C), Î ³ ² ±μ μ ÒÌ ±Éμ Ì (LWR). ²². [45] μ ² ÒÉ ³ ²μ ±μ μ É Ëμ ³ Í ²Ö É ² 316, μ ²ÊÎ μ μ 7... É ³- ÉÊ Ì μé 60 μ 400 C μé μï /... Å 15 appm/..., É Î- μ³ ²Ö É ³μÖ μ μ ±Éμ. ÍÒ, μ ²ÊÎ Ò 400, μ± ² μ²óïμ μ³ μ Ê ², ±μ μ Ð Ê ² (< 5 %) ³ - ± É ²² É μ ±μ μ μ μ É ± μ Ö ³ (IGSCC Å InterGranular Stress Corrosion Cracking). 300 ³ É ² μ± ² μìμ- μ³ μ μ Ð Ê ² Ö Î É Î μ IGSCC ( 10 %). Œ É ², μ ²ÊÎ Ò C, μ μ Ì ²ÊÎ ÖÌ μ± ² É ± É ²² É μ ÊÏ μ Î É ²Ó Ò³ μ³ Ò³ Ê ² ³ (< 10 %) μ Ð ³ Ê ² ³ % μμé É É μ. ³ É ², μ ²ÊÎ μ³ 200 C, Ê É μ ² 100 %- É ± É ²- ² É μ ÊÏ, IGSCC μ Ê ². ² ±É μì ³ Î ± ² μ - Ö μ± ², ÎÉμ ³ É ² Ò² ² μ μ ²ÊÎ ³ μμé É É Î É ³ ³μ. [38]. Šμ ³. [46] μ Ê ², ÎÉμ IASCC μ μï²μ É ² 304, μ ²ÊÎ μ 50 C, ±μ ÒÉ Ö ³ ²μ ±μ μ ÉÓÕ Ëμ ³ Í μ μ ² Ó μ μ 288 C. ±μ [47] μ± ², ÎÉμ ² Î Éμ³ μ μ μ μ μ ±É μ μ ±Éμ ³μ É ÒÉÓ Ë ±Éμ μ³ ²Ö ³μ É Ö IASCC ±μ³ μ É Ì LWR. μöé μ ÉÓ μ μ μ μ μ É ± Ö ³μ É ³ ÉÓ ³ Éμ É ² 316, ³ É ³μ ± Î É ³ É ² μ É ± É ³μÖ ÒÌ ±Éμ μ. ˆ ÉμÎ ±μ³ μ μ μ ³μ É ÒÉÓ ² ³, Î É ²Ó Ò Ê μ Ó μ μ μ ( 2300 appm 45...) É ±Í Ö (n, p) [48]. μ ±μ Í Ö μ, Ê É ² IASCC ± Ì É ³ ÉÊ Ì É ± Ì ±Éμ Ì, ± ± ITER. μìμ, ÎÉμ μ² ± É ³ ÉÊ Ò μ ²ÊÎ Ö ³μ ÊÉ É ± Éμ³Ê, ÎÉμ μ± Ê ÕÐ Ö Ê É ³ μ, Î ³ LWR. Ê μ Éμ μ Ò, μ² Ò μ± μ Ò ( 30...), ÉμÎ ± Éμ³ μ μ μ μ μ, ±ÉÊ ²Ó Ò Ì ³ Î ± μ É μ Ò, μ É ÊÉÒ ÔÉμ³ ±Éμ, Å Î Ò, μ ±μéμ Ò³ ³μ É μ μ É IASCC; Ì Ê μ ÊÎ ÉÒ ÉÓ μé± ITER Ê Ì ±Éμ μ. ± ³ μ μ³, Ö μ, ÎÉμ ÊÐ É ÊÕÉ É Ë ±Éμ, μ μ É ÊÕÐ IGSCC IASCC: Ö Ö, ³ É ² μ± Ê ÕÐ Ö. ²ÊÎ ³μ É ³ ÉÓ ± Ò ÔÉ Ì Ë ±Éμ μ ³ Ì ³μ, ±μéμ Ò É ÊÕÉ μ μ ³ ± É ²² É ÒÌ É Ð. ²Ö Éμ μ ÎÉμ Ò É ± ³ ³Ê³Ê IASCC LWR, É ± É ³μÖ - ÒÌ ±Éμ Ì, μ Ìμ ³μ ² μ ÉÓ ³ Ì ³Ò IASCC ʳ ÓÏ - 9

12 ² Î Ò Ë ±Éμ μ, ² ÖÕÐ Ì IASCC [45Ä48]. Éμ μé μ É Ö ± ±μ É μ²õ Ì ³ Î ±μ μ μ É μ Ò, Ò μ Ê É ³ Î ± ÎÊ É É ²Ó ÒÌ ³ É - ²μ, ³ ³ Í Ê μ Ö Ö μ μ μ. Œμ Ë ± Í Ö ³ É ² μ² É ² ±μ É μ²ö ³ Ò ². ² ± É Î - ± ³ ³ É μ³ Ö ²Ö É Ö, ³, Ê μî, ³ É Ò ² Ê μ ³ ÉÓ É ±, ÎÉμ Ò Ê³ ÓÏ ÉÓ Í μ μ Ê μî. 2. Š ˆŸ ˆ ˆ, Œˆ É μ μ μ ²ÊÎ ² Ö É ±μ μ Õ ±μ É Ê±Í μ ÒÌ ³ É - ²μ ÒÌ μ ʲÓÉ É ³ ± μ É Ê±ÉÊ ÒÌ ³ ± μì ³ Î - ± Ì ³, Ò ÒÌ μ ²ÊÎ ³, É ± ² Ö Ö μ ʱÉμ μ-. 5. Î Ö ±μ μ Ö μ Î μ³ Î É ² 304, μ ²ÊÎ μ É μ ³ LWR É ³ ÉÊ 563 Š Ìμ Ï Ö ± ÖÐ ³ É μ HNO 3 + Cr 6+ É Î 6 Î 10

13 . 6. ³μ ÉÓ ²Ê Ò ³ ± É ²² É μ ±μ μ μé Ë²Õ É μ μ É ² 304, μ ²ÊÎ μ LWR É ³ ÉÊ 563 Š Ìμ Ï Ö ± ÖÐ ³ É μ HNO 3 + Cr 6+ É Î 6 Î. 7. μ Ò Ò ±μ μ, É ² Ò μé μï Ö ²Ê Ò ³ - ± É ²² É μ ±μ μ μ ²ÊÎ ÒÌ μ ²ÊÎ ÒÌ μ Í Ì ². ˆ É μ, ÎÉμ Ê É É μ ÕÐ É ² ±μ μ μ Ö Éμ - ±μ ÉÓ Ò μ± Ì É ³ ÉÊ Ì μ Ò É μé μ É ³ É ², μ μ μ Í Ì. Í μ μ- ÊÍ μ Ö Í Ö Í Ì - ³μ É ³ ÉÓ ±μ μ μ ÊÕ Éμ ±μ ÉÓ. μéö ±μéμ Ò ² μ - 11

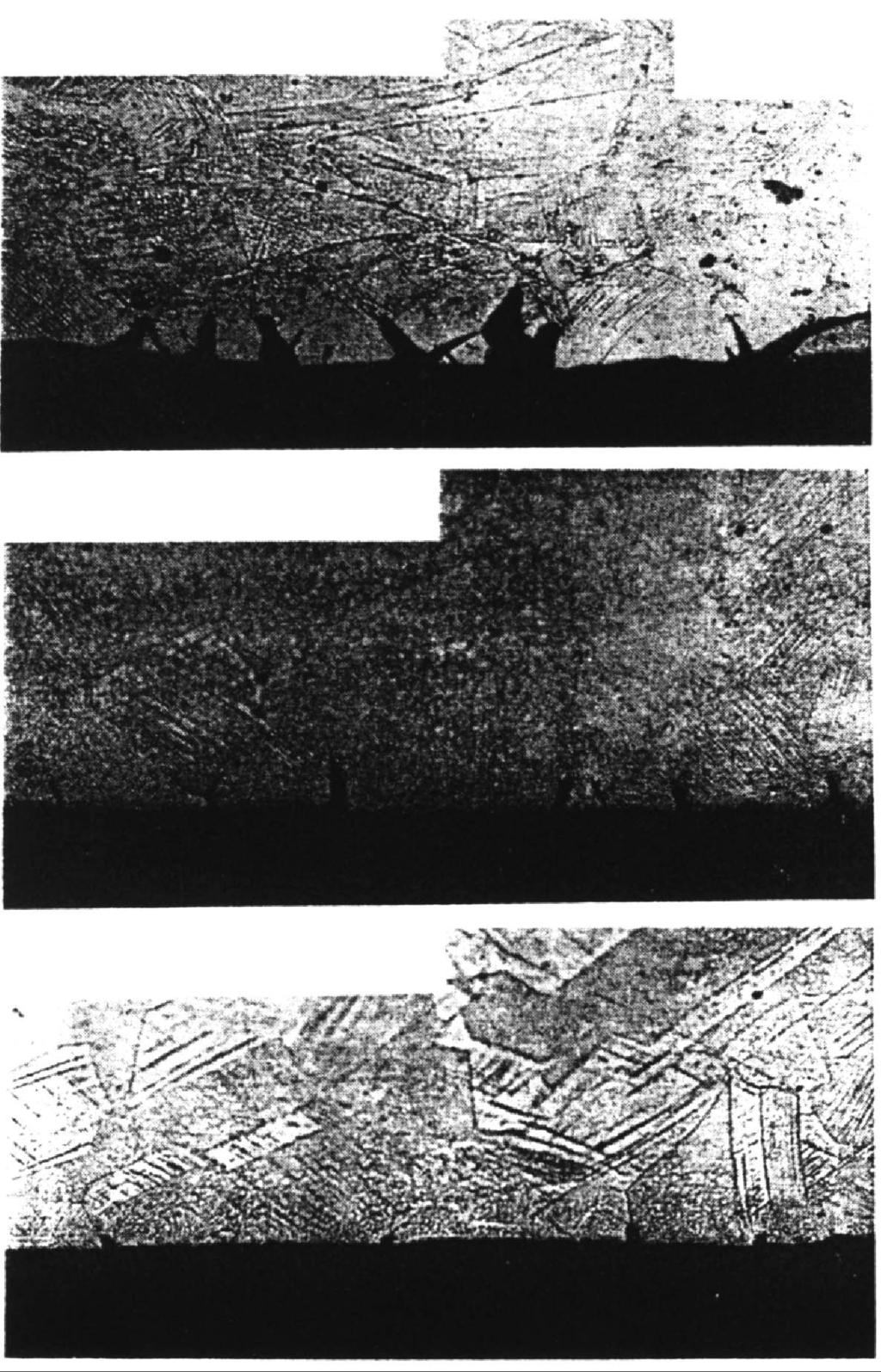

14 Ö [49Ä51] μ± ², ÎÉμ μ ²ÊÎ Ò Ò É ³ Ö ±μ μ μ μ³ μ Ê É É μ ÕÐ É ², μ ³ ÔÉμ μ Ö ² Ö Ð μ² μ.. 5 [52] μ± μ ² Ö ³ ± É ²² É μ ±μ μ ÕÐ É ² 304 ± ÖÐ ³ É μ HNO 3 + Cr 6+,.6 Å ³μ ÉÓ ³ ± ³ ²Ó μ ²Ê Ò ³ ± É ²² É μ ±μ μ μé ˲Õ. Ë²Õ É μ μ ÒÏ ³ 2 (E>1 MÔ ) ²Ê- ±μ μ É ³ É Ö ± ÒÐ Õ.. 7 É ² Ò Ê²ÓÉ ÉÒ ±μ μ μ ÒÌ ÒÉ,. 8 Å É Î Ò ³ ± μ É Ê±ÉÊ Ò - Í Ì,. 9 Å μ Ì μ³, ± ²Ö, ± ³ Ö Ëμ Ëμ (± ± μé μï ±μ Í É Í Í Ì ³ É Í ) ³μ- É μé ˲Õ. μ ± ²Ö, ± ³ Ö Ëμ Ëμ Í Ì Ê ² Î É Ö, ±μ Í É Í Ö Ì μ³ Ê³ ÓÏ É Ö Ê ² Î ³ ˲Õ.. 8. Î Ö ³ ± μ É Ê±ÉÊ ² Í μ ²ÊÎ μ É ²

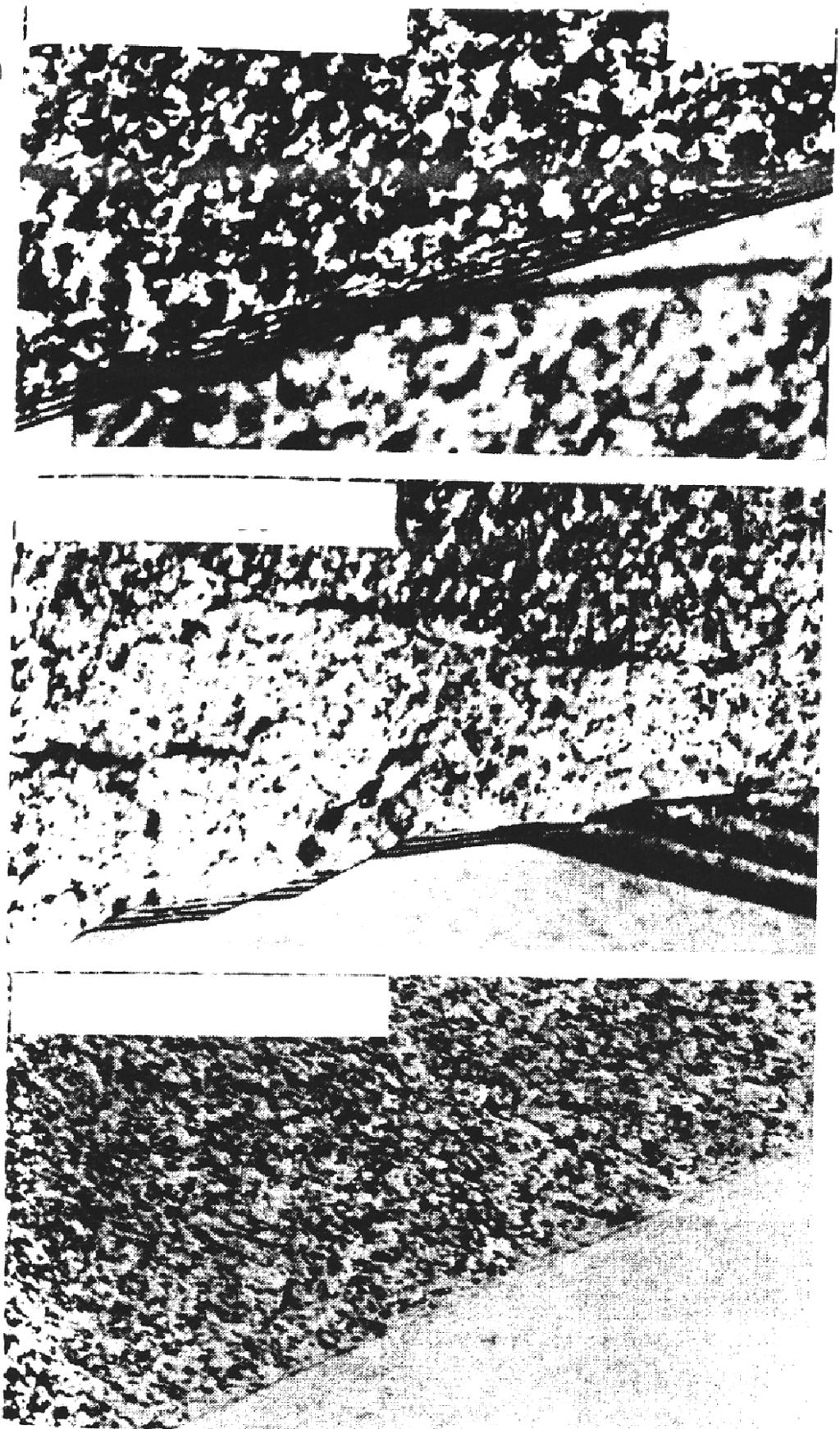

15 . 9. ³μ ÉÓ μ Ö ± ³ Ö, Ëμ Ëμ, ± ²Ö Ì μ³ Í Ì É ² 304 μé Ë²Õ É μ μ μ²êî Ò Ò É ²Ó É ÊÕÉ μ Éμ³, ÎÉμ ³ ± É ²² É Ö ±μ - μ Ö É ² L É μ HNO 3 + Cr 6+ μ É ³ É μ μ μ μ ²ÊÎ Ö Ê ² É Ö. ˆ É μ, ÎÉμ ±μ μ Ö μ ²ÊÎ μ Ì μ³μ ± ² μ Ê É É μ ÕÐ É ² É μ HNO 3 + Cr 6+ É μé μ - Ö ³, Î É μ É, ± ³ Ö Ëμ Ëμ. μ³ ² Ö É ±μ μ- Õ ÔÉμ³ É μ [53]. Œ ± É ²² É Ö ±μ μ Ö Ò Í ³ Í Ì, μ ²ÊÎ Ê ² É É ²ÖÌ L, ³ ± É ²² É Ö ±μ μ Ö Ê ² Î É Ö Ë²Õ μ³. Éμ Ö ² É μ Ö μ Í μ μ- ÊÍ μ μ Í Ëμ Ëμ ± ³ Ö Í Ì. ² Ö Ëμ Ëμ ± ³ Ö Ô μ²õí Õ ³ ± μ É Ê±ÉÊ Ò ³ ± μì ³ μ ³Ö μ ²ÊÎ Ö Ò²μ ÊÎ μ ÒÌ ² Ì, μ Ì μ²ó μ ±μ Í Ö. ˆ É μ, ÎÉμ ÔÉ Ô² ³ ÉÒ Ê ² ÕÉ μ É ²Ó ³ μê ²Ó μ μ É ³ ÖÕÉ Í Õ μ μ ÒÌ Ô² ³ Éμ, É ± Ì ± ± Ì μ³ ± ²Ó, 573 K [9]. μé [16] ² μ μ ² Ö Ëμ Ëμ, ± ³ Ö μ ²ÊÎ Ö É ± ʲÓÉ É ±μ μ μ Ö ³ (SCC Å Stress Corrosion Cracking) ³ ± É ²² É μ ±μ μ (IGC Å InterGranular Corrosion) ² Fe19Cr9NiMn ² JPCA (Japanese Prime Candidate Alloy) ( μ É μ³ ( ³. %): 0,055 C, 0,53 Si, 1,88 Mn, 0,024 P, 0,009 S, 15,27 Ni, 15,80 Cr, 2,66 Mo, 0,24 Ti, 0,004 N), μ ²ÊÎ ÒÌ É μ ³ μ 5, ³ 2 (E >1 ŒÔ ). ʲÓÉ ÉÒ μ± ², ÎÉμ ± ³ Ëμ Ëμ ³μ ÊÉ μ ² ÖÉÓ IASCC, ÒÉ ÖÌ ³ É ²μ ²Ö Ô² ³ Éμ ±μ É Ê±Í μ Ö μ μ μì² Ö μ Ìμ ³μ ÊÎ ÉÒ ÉÓ ² Ö μ²óï Ì μ μ± ±μ μ μ ÊÕ Éμ - ±μ ÉÓ ³ É ²μ, μ²ó Ê ³ÒÌ μ μ ²ÊÎ Ö. ² É ³ É Ê±ÉÊ Ò Ë ±μ-³ Ì Î ± Ì μ É, Ò- ÒÌ É μ Ò³ μ ²ÊÎ ³, ±μ μ μ Ö Éμ ±μ ÉÓ ³ É ²μ μî Ó 13

16 Ö μ É μé μ Ò Ì ³ Î ±μ ±É μ É μ Ò. μ ² É μ μ μ μ ²ÊÎ Ö μ Íμ μ ÊÌ (É ³ ÉÊ μ ²ÊÎ Ö 300 C) μ± ² Ò ²μ ³ ² Éμ²Ð Ê 10 ³±³ Ò² μî μ Ö ³ É ²²μ³. ˆ ² μ Ö ² Ö ² ÊÕÐ Ì Ô² ³ Éμ [19] μ± ², ÎÉμ μ ²Ê- Î Ò ³ É ² μé² Î É Ö μé Ìμ μ μ μ Ò³ μ ³ ² Ê- ÕÐ Ì Ô² ³ Éμ Í μ ²μ ³ μ± ² μ μ ³ É ²². Éμ μ Ê ²μ ² μ Å É Ë ± Í μ μ μ ³ É ²²μ Î μ± ² Ò ²μ ʲÓÉ É É μ μ μ μ ²ÊÎ Ö, Ò Ò ÕÐ μ μ μ Ë ±Éμ ; Å ³ ³ Í ² ³ É ²² Ä μ± ² Ò ²μ μ± ² Ò ³ É ²² Ä Ì ³ Î ± Ö ; Å μ Ì μ É Ò³ Ö μ³ μ± Ê²ÓÉ É μ ²ÊÎ Ö, É ± Ê - ² Î ³ μ μ ³μ É μ ²μÐ Ô μ ²ÊÎ Ö. ³μÉ ³ Ô± ³ É ²Ó Ò Ò μ ² Ö É μ μ μ μ ²ÊÎ - Ö γ- ²ÊÎ Ö ±μ μ μ μ É ± Ì μ³μ ± ² μ Ê É - É μ ÕÐ É ² ² Î ÒÌ μ ÒÌ É μ Ì [17]. É ± μ ²ÊÎ ÒÌ μ Íμ É ² X16H15M3 ²Õ É Ö μ- ² 10Ä20 Î, μ Í Ì É ² X20H19M4 Å μ ² 100Ä125 Î, μ Í Ì ² 03X20H45M4 Å μ ² 1400Ä1800 Î. Œ É ²²μ Ë Î ± ² μ - Ö ³ ± μ É Ê±ÉÊ Ò μ± ², ÎÉμ É Ð Ò μ Í Ì Ìμ μ³ μ ÉμÖ μ ² μ ²ÊÎ Ö Ò² É ± É ²² Î ± ³. ˆ ² μ Ö Éμ±² Ì ²Ö Ì μ³μ ± ² μ Ê É É μ - ÕÐ É ², Ò μ² Ò 300Ä350 μ μ³ É μ ³ ÓÏ ±μ Í É Í μ μ ̲μ (1,8 /± Cl), μ± ² ʳ ÓÏ Ö ±μ É - ÊÏ Ö. Ö ±μ ÉÓ ÊÏ Ö Ê³ ÓÏ É Ö μ Éμ³ Ë²Õ É μ- μ. ³, É ² X16H15M3, μ ²ÊÎ μ É μ ³ 300 C μ ³ 2, É ± É ²² É μ ÊÏ ²Õ É Ö μ ² 1100 Î, μ ² μ ²ÊÎ Ö μ Ë²Õ É μ μ ³ 2 Éμ É ³ - ÉÊ Å μ ² 380Ä530 Î. É Ì Ê ²μ ÖÌ, ² É Î ±μ Ëμ ³ - Í μ Í (σ σ0,2 irr, ε =1,5 2 %) É ²Ó ÊÏ É Ö ³ ÓÏ ³Ö. μ ³ μ ²Õ É Ö Ìμ μé É ± É ²² É μ μ ÊÏ Ö ± ³ ± É ²² É μ³ê. Éμ μ ÑÖ Ö É Ö μí ³ ² ± Í Ö ± ÒÉ ³ ÔÉ Ì μí μ Í Ì. Ñ ³ ³ É ²² Í Ì É μ É Ö μ μ³ μ μé μï Õ ± μ É ²Ó μ³ê μ Ñ ³Ê, ÔÉ μ ² É É μ ÖÉ Ö μî ³ Ê ±μ μ μ ÊÏ Ö μ ÉμÖ μ³ ±μ É ±É μ μ. μé [18] μ± μ, ÎÉμ É ³ ÉÊ 144 C, É.. É ³ ÉÊ ± Ö 42 %- μ É μ MgCl 2, μ μ ²ÊÎ ³ É μ ³ μí Ò - ² ± Í μ² ÊÎ É Î É ²Ó μ ±É ÊÕÉ Ö. Š μ³ ² Ö Ö μ ²ÊÎ - Ö ±μ μ μ μ É ± Ì μ³μ ± ² μ Ê É É μ É ² μ Ìμ ³μ μ ² μ ÉÓ Í μ μ-ì ³ Î ±μ μ É μ ²ÊÎ Ö, Ö μ μ² μ³. É μ μ μ ²ÊÎ É μ μé ² ±μ - μ μ μ³ê É ± Õ 42 %-³ É μ MgCl 2 ; ²Ö μ ÑÖ Ö ÔÉμ μ 14

17 Ö ² Ö Ò²μ ÊÎ μ ³μ É μ ʱÉμ μ² μ Ì μ ÉÓÕ ÊÎ ³μ É ². μ²êî Ò Ê²ÓÉ ÉÒ ÕÉ μ μ μ² ÉÓ, ÎÉμ ± ± ʲÓÉ É Ì ³ Î ±μ μ ³μ É Ö μí Í μ μ-±μ μ μ μ μ É ± Ö Ì ±É Ê É Ö μ³ ÔÉ Ìμ μ³ μ μ É Ì - ² É μ μ ² É μ. ± ³ μ μ³, μ É É μ μ ³³ - ²ÊÎ Ö μ É ± Õ μ μé ² Ö Ì μ³μ ± ² μ Ê É É- μ É ² ±μ μ μ μ³ê É ± Õ μ ÒÌ Ì²μ μ Ð Ì Ì. ÊÉ É É μ ( ² É μ² ) ±É ÒÌ ± ²μ ̲μ É ³Ê² Ê É ³ É μ ³μ É μ Ì μ ÉÓÕ Ê É É ÒÌ ³ É - ²μ μ μ μ ±μ³ μ Éμ ². Š μ³ Éμ μ, ʲÓÉ É ÔÉμ μ ³μ- É Ö ³ Ö É Ö Ì ³ Î ± Ö ±É μ ÉÓ ±μ μ μ μ Ò, ±μ μ Ö É Ö ÊÎ É ³ ± É ² É Î ±μ μ ³ Ì ³ [20]. Í μ μ-ì ³ Î ±μ³ μ É μ μé ² Ö ±μ - μ μ μ³ê É ± Õ Ì ² μ ÒÌ Ì μ³μ ± ² ÒÌ É ² Ê- Ð É μ É μé μ Ö ± ²Ö μ É ³ ²Ó ÒÌ μ μ± É É ² μ Ö ³ ± μ μ μ± ÉÉ Ö, É.. Ò μ±μ ± ² Ò ±μ μ μ μ- Éμ ± ² Ò Ö ²ÖÕÉ Ö μ² ±É Ò³ ²Ö μé É É ÒÌ Ê ²μ Ò μ±μ- É ³ ÉÊ ÒÌ ±Éμ μ. 3. ˆ œ ˆ Ÿ ˆ Ÿ ˆ ˆŸ ŒˆŠ Š ˆ ŒˆŠ ˆŒˆ Šˆ ˆ Œ ˆ ˆ Œ ˆŠ Ÿ ˆ ˆˆ ˆ ˆ ˆŸ ˆ IASCC É μ μ μ ²ÊÎ ±μ É Ê±Í μ ÒÌ ³ É ²μ ±É μ μ - ±Éμ μ É ± ³ ± μ É Ê±ÉÊ Ò³ ³ ± μì ³ Î ± ³ ³ Ö³ Ê- É É ÒÌ ² μ, ÎÉμ Ò Ò É Ê ±μ μí μ μ Ö É Ð Ê²ÓÉ É ±μ μ μ Ö ³. Šμ ± É Ò ³ Ì ³, ±μ É μ² - ÊÕÐ ±²μ μ ÉÓ ± IASCC, μ ² - É Ê μ É É É, Ö- ÒÌ ² μ ³ ² μ, μ ²ÊÎ ÒÌ É μ ³. ˆ - Ò μ±μ μ ±É μ É μ Í Ì, μ ²ÊÎ ÒÌ É μ ³, É Ê É Ö ² μ ² - É ²Ó μ ³Ö μì² Ö, ² μ μ ² μ μ ÖÎ Ì ± - ³ Ì [49, 54], ÎÉμ Ö μ Ò μ± ³ É É ³ ÊÐ É Ò³ Ê ² Î - ³ ³, μ Ìμ ³μ μ ²Ö Ò μ² Ö ². ²ÊÎ Ö Ò³ Î É Í ³ ( μ ³, μéμ ³ ² Ô² ±É μ- ³ ) ³ É ³ÊÐ É μ Õ É μ Ò³ μ ²ÊÎ ³: ±É - Í Ö μ Íμ ± Ö É Ê É Ö μ μ ³ ÓÏ ³, ÎÉμ Ò μ É ÎÓ μ ² μ μ Ê μ Ö μ Ö Ì. μ ²ÊÎ Ö Ò³ Î É Í ³ (μ μ μ ÉÖ ²Ò³ μ- ³ ) Ò²μ μ²ó μ μ ²Ö ³μ ² μ Ö É μ μ μ μ Ö μ μ ³³ Ò É ÒÌ ±Éμ μ. ˆμ μ μ ²ÊÎ É ± Ò²μ μ²ó μ μ 15

18 ²Ö ³μ ² μ Ö μ, Ò ÒÌ É μ ³ Ô 14 ŒÔ, ³ É Í ÊÉ É Ö ² Ö Ê ²μ ÖÌ É ³μÖ μ μ ±Éμ. μ ² - ³Ö Ò ² ÊÎ É ± Ö Ê²ÓÉ É ±μ μ- μ Ö ³, Ê ±μ μ μ μ ²ÊÎ ³ É μ ³, Òϲμ μ²ó- μ Ö ÒÌ Î É Í. ±É Î ±μ³ ³Ò ² μ ² ³ μ μ μ³ Ö Ê ±μ Ò³ μí μ³ ³ ± É ²² É μ μ É ± Ö ±μ³ μ- Éμ Ê É É ÒÌ ÕÐ Ì É ² LWR. Ò²μ Ê É μ ² μ, ÎÉμ É μ μ μ ²ÊÎ μ É ± Ê ² Î Õ ³ ± É ²² É μ μ ÊÏ - Ö Ë²Õ Ì ÒÏ ³ 2 [55]. ÊÐ É μ μ μ μ± Ò É, ÎÉμ ²Õ ³μ μ Ö μ Í μ Ò³ ³ Ö³ ², ±μéμ Ò ³μ ÊÉ ±²ÕÎ ÉÓ ³ ± μ É Ê±ÉÊ Ò ³ ± μì ³ Î ± ³ Ö. μ É Éμ± μ ²ÊÎ Ö ÉÖ ²Ò³ μ ³ ²Ö ³ É Í ³ ± μ É Ê±ÉÊ ÒÌ ³ ± μì ³ Î ± Ì ³, μ μ ÒÌ É ³, ±μéμ Ò μ ÕÉ Ö μ ²ÊÎ - É μ ³, Å Ì ³ ²Ò μ, ² μ É ²Ó μ, ³ ² Ö ²Ê μ ±- μ Ö μ μ ; ÔÉμ Ò Ò É É Ê μ É ² μ É ± Ì Ö ², ± ± Í Ö μ Í ³ ³ Ì Î ± μ É ² Ê ³ÒÌ ³ É - ²μ. μôéμ³ê Ò² ÉÒ ³ Éμ Ò ÒÉ ³ ÉÕ ÒÌ μ Íμ ²Ö μ ² Ö ³ ³ Ì Î ± Ì μ É [13, 56, 57]. ˆŸˆ ( Ê ) ÔÉ μ ² ³ Éμ²Ó μ É Ö ² μ Ö μ ³μ μ É μ²ó μ Ö ÉÖ ²ÒÌ μ μ μî Ó Ò μ±μ Ô ( ³, 100Ä120 ŒÔ /.. ³. Ê ±μ - É ² -400); ÔÉμ μ μ²ö É, ³, ²Ö ²Õ³ Ö μ²êî ÉÓ μ 1 ³³ ( μ É É±μ³ Ö ²Ö É Ö ±É μ ÉÓ μ ² μ ²ÊÎ Ö). ²Ö μ Ö ³ -, Ò ÒÌ É μ ³, Ò² μ²ó μ Ò μéμ Ò. ˆ É ÊÕÐ Ê μ Ó μ ³μ μ μ É ÊÉÓ μ ²ÊÎ ³ É Î ±μ²ó± Ì ( 20Ä30 Î ²Ö ÉÖ ²ÒÌ μ μ, ²Ö É μ μ μ Ìμ ³μ ±μ²ó± Ì ² É), μéμ Ò Ô 3,4 ŒÔ ³ ÕÉ μ 40 ³±³. μ Ò ²ÊÎ Å μ²ó μ Ô² ±É μ μ ² μ RIS. ˆ É μ, ÎÉμ RIS Í Ì ³μ É Ò ÉÓ Î É ²Ó μ ÊÌÊ Ï Ë Î ± Ì, Ì ³ Î ± Ì ³ Ì Î ± Ì μ É Ê É É ÒÌ É ². Ÿ ² - Ö μ ²ÊÎ Ô² ±É μ ³ É μ Ö Ò ÉμÎ Î Ò³ Ë ±É ³, μ - ÊÕÐ ³ Ö Éμ²± μ Î É Í Ò μ± Ì Ô Éμ³ ³ ². ƒ Í Å ÔÉμ ³ Éμ, É ±μ ²μ μ Ö ² Í μ - Ìμ É ² É ÊÐ É μ Ö Ò μ±μ ±μ Í É Í ÉμÎ Î ÒÌ Ë ±Éμ. ˆ Ëμ ³ Í μ Í μ ÒÌ Ö ² ÖÌ Í Ì Ì É É, μ- ÔÉμ³Ê μî Ó μ² μ ²Ö Ì ² μ Ö μ²ó μ ÉÓ Ô² ±É μ Ò [55]. μ²ó μ Ö ÒÌ Î É Í ²Ö ³ É Í ÔËË ±Éμ, Ò - ÒÌ É μ ³, μ ±² μ ² ³ Ö Ê²ÓÉ Éμ Ô± ³ Éμ μ μ ²ÊÎ Õ É μ ³ Ö Ò³ Î É Í ³. É μ ² ³Ò μ μ μ μ Ê ² Ó μé [58]. Ò² Ò μ² Ô± ³ É μ μ ²ÊÎ Õ - ² Î Ò³ É ³ Î É Í, É ³ ÉÊ ³, Ë²Õ ³, ÎÉμ Ò μ ² ÉÓ, μ± - Ò É ² μ μ ²ÊÎ É ±μ É, ± ± μ ²ÊÎ É μ ³. ʲÓÉ ÉÒ ±μ³ ÓÕÉ μ μ ³μ ² μ Ö μ± ², ÎÉμ μ ³ Ö ² Î 16

19 Í Ö ²Ö É Ö ²Ó μ ËÊ ±Í ÔËË ±É μ É ±μ μ É ³ Ð Ö Ë ± μ μ μ. ²ÊÎ Ö Ò³ Î É Í ³ μ Î É μ² Ò μ±êõ ÔËË ±É μ ÉÓ, Î ³ μ ²ÊÎ É μ ³,, ± ± ²μ, É μ² Ò μ±êõ ±μ μ ÉÓ ³ Ð Ö ³ ÓÏ Ì μ Ì, μ Ìμ ³ÒÌ ²Ö μ É Ö Éμ μ ÔËË ±É μ ²ÊÎ Ö. ˆ 1. ³ A... Í μ Ö μ ³μ ÉÓ μéμ μ μ μ ÉÓ ±μ É Ê±- Í μ ÒÌ ³ É ²μ..: μ² É Ì ±, É ³ ˆ.., μ ³.. ˆ ² μ Ö μ ±μ μ μ μ³ê É ± Õ ÕÐ Ì É ² ± ² ÒÌ ² μ //. III Œ Ê. ±μ. μ ±μ μ ³ É ²²μ.. 2. Œ.: Œ, Ä Cypp C. P. Effects of Neutron Irradiation on Post-Irradiation Stress Corrosion Cracking of Stainless Steel // Phys. Met. of Stress Corrosion Fracture. N. Y., P Davies M. Y. Corrosion in the Nuclear System // AERE p. 5. Ö²μ ±.. Ð ±μ μ³ μ É ±μ μ ³ É ²²μ μ É ³ μ ±É μ μ ²ÊÎ Ö //. III Œ Ê. ±μ. μ ±μ μ ³ É ²²μ.. 4. Œ.: Œ, Ä Ï. Œ., Ìμ μ.. Šμ μ Ö ³ É ²²μ Ö μ³ Ô μ³ Ï μ É μ -..: μ² É Ì ±, ƒμ Ò ˆ... ² Ö Í μ μ-ì ³ Î ± Ì μ É ±μ μ μ μ É ± Ê É É ÒÌ Ì μ³μ ± ² ÒÌ ² μ // μ. É. ʱ É Ì ±..: ± Í μ ÒÌ μ Í μ μ ³ É ²μ-. Ó±μ : ˆ, Ò. 3(26).. 45Ä Šμ²μÉÒ ± Ÿ. Œ. Œ É ²²Ò ±μ μ Ö. Œ.: Œ É ²²Ê Ö, Fukuya K. et al. Stress Corrosion Cracking and Intergranular Corrosion of Neutron Irradiated Austenitic Stainless Steels // J. Nucl. Mater V. 191Ä194. P. 1007Ä Jacobs A. J., Wozadlo G. P. Irradiation-Assisted Corrosion Stress Cracking Susceptibility of Core Component Materials // Proc. Intern. Conf. on Nuclear Power Plant Aging Availability Factors and Rehability Analysis (ASM, Metals Park, OH) P. 173Ä Norris D. I. R., Baker C., Titchmarsh J. M. Compositiona Proˇles at Grain Boundaries in 20%Cr/25%Ni/Nb Stainless Steel // Radiation-Induced Sensitization of Stainless Steels (Proc. Symp. held at Berkeley Nucl. Lab. on 23 Sept. 1986, CEGB, INIS- GB-90) / Ed. D. I. R. Norris. Berkeley Nuclear Laboratory, Berkeley, Gloucestershire, GL13 9PB, P. 86Ä Hanninen H., Aho-Mantila I. Environmental-Sensitive Cracking of Reactor Internals // Proc. 3rd Intern. Symp. on Environmental Degradation of Materials in Nuclear Power Systems Å Water Reactors / Eds. G. J. Theus and J. R. Weeks (The Metallurgical Society, Warrendale, P.A.) P. 77Ä Andresen P. L. et al. State of Knowledge of Radiation Effects on Environmental Cracking in Light Water Reactor Core Materials // Proc. 4th Intern. Symp. on Environmental Degradation of Materials in Nuclear Power Systems Å Water Reactors / Ed. D. Cubicciotti (Houston, TX: NACE, 1990). P. 1.83Ä

20 14. Andresen P. L. Irradiation-Assisted Stress Corrosion Cracking // Stress Corrosion Cracking / Ed. R. H. Jones (ASM International, Metals Park, OH) P Fox M. R., Hull A. B., Kassner T. F. Stress Corrosion Cracking of Candidate Structural Materials in Simulated First-Wall/Aqueous Coolant Environments // Fusion Technol V. 19. P. 1619Ä Jacobs A. J. et al. Irradiation-Assisted Stress Corrosion Cracking and Grain Boundary Segregation in Heat Treated Type 304 SS // Effect of Irradiation on Materials. Proc. 14th Intern. Symp. (Andover, Mass.) / Eds.: N. H. Packan, R. E. Stoller, A. S. Kumas. ASTMÄSTP 1046 (ASTM, 1990). P. 424Ä Asano K., Fukuya K., Nakata K. Changes of Grain Boundary Composition Induced by Neutron Irradiation on Austenitic Stainless Steel // Proc. 5th Int. Symp. on Environmental Degradation of Materials in Nuclear Power Systems Å Water Reactor / Eds.: D. Cubicciotti, E. P. Simonen, R. Gold (La Grange Park, IL: INS, 1992). P Chung H. M. et al. Irradiation-Induced Sensitization and Stress Corrosion Cracking of Type 304 Stainless Steel Core-Internal Conponents // Ibid. P Bruemmer S. M., Charlot L. A., Simonen E. P. Grain Boundary Chemistry Effect on Irradiation-Assisted Stress Corrosion Cracking // Corrosion V. 90. No Jacobs A. J. et al. Inuence of Grain-Boundary Composition of the IASCC Susceptibility of Type 348 Stainless Steel // Proc. 4th Intern. Conf. on Environmental Degradation of Materials in Nuclear Power Systems Å Water Reactors / Ed. D. Cubicciotti (Houston, TX: NACE, 1990). P Gordon G. M., Brown K. S. Dependence of Crevied BWR Component IGSCC Behavior on Coolant Chemistry // Ibid. P Ä Baker C. C. U.S. ITER Shielf and Blanket Design Activity // Fusion Technol V. 15. P Jones R. H. Fusion Reactor Material, Semiannual Progress Report DOE/ER-0313/4. ORNL, P. 184Ä Okamoto P. R., Harkness S. D., Laidler J. J. // ANS Trans V. 16. P Kenik E. A. Radiation-Induced Segregation in Irradiated Type 304 Stainless Steels // J. Nucl. Mater V P. 239Ä Kim Y.-J. et al. The Application of Noble Metals in Light-Water Reactor // J. Metals V. 44. P. 14Ä Yeh T. K., Macdonald D. D., Motta A. T. Modeling Water Chemistry, ECP and Crack Rate in the BWR Heat Transport Circuits. P. 1. The damage-predictor algorithm // Nucl. Sci. Eng V P. 468Ä Ishigure K., Nukii T., Ono S. Analysis of Water Radiolysis in Relation to Stree Corrosion Cracking of Stainless Steel at High Temperature Å Effect of Water Radiolysis of Limiting Current Densities of Anodic and Cathodic Reactions Under Irradiation // J. Nucl. Mater V P. 56Ä Wiedersich H., Lam N. Q. Theory of Radiation-Induced Segregation // Phase Transformations During Irradiation / Ed. F. V. Nolˇ, Jr. Applied Science Publishers, LTD, New York, P Perks J.M.,Marwick A.D.,English C.A. Fundamental Aspects of Irradiation-Induced Segregation in FeÄCrÄNi Alloys // Symp. on Radiation-Induced Sensitization of Stainless Steels (held at Berkeley Nucl. Lab. on Sept. 23, 1986, CEGB, INIS-GB-90) / 18

21 Ed. D. I. R. Norris. Berkeley Nuclear Laboratory, Berkeley, Gloucestershire, GL13 9PB, P Anthony T. R. Solute Segregation and Stresses Around Growing Voids in Metals // Proc. Radiation-Induced Voids in Metals and Alloys / Eds.: J.W. Corbett, I. C. Ianiello (US Atomic Energy Commission Symp.). Series P Kesternich W., Nandedkar R. V. On the Role of Helium in High Temperature Embrittlement of Irradiated Austenitic Steels // Effects of Radiation on Materials, Proc. 14th Intern. Symp. / Eds.: N. H. Packan, R. E. Stoller, A. S. Kumar (ASTM STP 1046, Philadelphia 1990). P. 284Ä Grossbeck M. L., Maziasz P. J., Rowcliffe A. F. Modeling of Strengthening Mechanisms in Irradiated Fusion Reactor First Wall Alloys // J. Nucl. Mater V. 191Ä194. P. 808Ä Seah M. P. Quantiˇcation and Measurement by Auger Electron Spectroscopy and X-Ray Photoelectron Spectroscopy // Vacuum V. 36(7Ä9). P. 399Ä Titchmarsh J. M., Vatter I. A. // Radiation-Induced Sensitization of Stainless Steels / Ed. D. I. R. Norris. Berkeley Nuclear Laboratory, Berkeley, Gloucestershire, GL13 9PB, P Carter R. D. et al. Effects of Proton Irradiation on the Microstructure and Microchemistry of Type 304l Stainless Steel // J. Nucl. Mater V P. 361Ä Simonen E. P., Bruemmer S. M. Radiation Hardening and Irradiation-Induced Chromium Depletion Effects on Intergranular Stress-Corrosion Cracking of Austenitic Stainless Steels // Corrosion V. 93, No. 615 (NACE: Houston, Tx). 38. Simonen E. P., Jones R. H., Bruemmer S. M. Radiation Effects on Grain Boundary Chemistry Relevant to Stress Corrosion Cracking of Stainless Steels // J. Nucl. Mater V. 191Ä194. P. 1002Ä Stoller R. E. Modeling the Inuence of Irradiation Temperature and Displacement Rate on Hardening Due to Point Defect Clusters in Ferritic Steels // Effects of Radiadion on Materials, 16th Int. Symp. ASTM-STP 1175 / Eds.: A. S. Kumar, D. S. Gelles, R. K. Nanstad, E. A. Little (ASTM Philadelphia, PA, 1994). P. 394Ä Kenik E. A. Elemental Inhomogeneities Developed in Stainless Steels by Radiation- Induced Segregation // J. Nucl. Mater V P. 317Ä Kenik E. A., Jones R. H., Bell G. E. C. Irradiation-Assisted Stress Corrosion Cracking // J. Nucl. Mater V. 212Ä215. P. 52Ä Jacobs A. J. et al. High-Temperature Solution Annealing as an IASCC Mitigating Technique // Proc. 5th Intern. Symp. on Environmental Degradation of Materials in Nuclear Power Systems Å Water Reactor / Eds.: D. Cubicciotti, E. P. Simonen, R. Gold (La Grange Park, IL: INS, 1992). P. 917Ä Hofman A., Kocha ski T., Malczyk A. The Application Miniature Tensile Specimens to Determine Mechanical Properties of Irradiated Austenitic Stainless Steel // Rap. IAE-2452/VI. Otwock-Swierk, Zinkle S. J., Maziasz P. J., Stoller R. E. Dose Dependence of the Microstructural Evolution in Neutron-Irradiated Austenitic Stainless Steel // J. Nucl. Mater V P. 266Ä Bell G. E. C. et al. // Fusion Reactor Materials Ä Semiannual Report for Period Ending September 30, 1991, DOE/ER-0313/11 Oak Ridge National Laboratory, Oak Ridge, TN (1992). P

22 46. Kodama M. et al. Stress Corrosion Cracking and Intergranular Corrosion of Austenitic Stainless Steels Irradiated at 323 K // J. Nucl. Mater V. 212Ä215. P. 1509Ä Jacobs A. J. et al. The Correlation of Grain Boundary Composition in Irradiated Stainless Steel with IASCC Resistance // Proc. 6th Intern. Symp. on Environmental Degradation of Materials In Nuclear Power Systems Å Water Reactors / Eds.: R. Gold, E. P. Simonen. The Mineral, Metals and Materials Soc., Warrendale, PA, P. 597Ä Jones R. H. Fusion Reactor Materials Å Semiannual Report for Period Ending March 31, 1991, DOE/EP-0313/12, Oak Ridge National Laboratory, Oak Ridge, TN (1992). P Jacobs A. J. et al. Radiation Effects on Stress Corrosion and Other Selected Properties of Type 304 and Type 316 Stainless Steels // Proc. 3rd Intern. Symp. on Environmental Degradation of Materials in Nuclear Power Systems Å Water Reactors / Eds.: G. J. Theus, J. R. Weeks (The Metallurgical Society, Warrendale, P.A.) P. 673Ä Garzgrolli F. et al. Deformability of Austenitic Stainless Steels and Ni-Based Alloys // Ibid. P. 657Ä Fukuya K. et al. Mechanical Properties and IASCC Susceptibility in Irradiated Stainless Steels // Ibid. P. 565Ä Nakahigashi S. et al. Effects of Neutron Irradiation on Corrosion and Segregation Behavior in Austenitic Stainless Steels // J. Nucl. Mater V. 179Ä181. P. 1061Ä Abe S. et al. Presented in the Spring Meeting of The Iron and Steel Institute of Japan, April Caskey G. R. et al. Effect of Irradiation on Intergranular Stress Corrosion Cracking of Type 304 Stainless Steel // Proc. Corrosion 90 (NACE, Cincinnati, O.H. 1990). P Hofman A. et al. Radiacyjne umocnienie stali austenitycznej OH18N10T napromieniowanej ci±èkimi jonami. Raport IAE-2137/VI. 56. μë³. Í μ μ-é ³ Î ± ÔËË ±ÉÒ ³ Ö Ë ±μ-³ Ì Î ± Ì μ É ±Éμ ÒÌ ³ É ²μ μ ²ÊÎ É μ ³ Ö Ò³ Î - É Í ³ Ò μ± Ì Ô. Raport IAE-49/A, É μí±- ±, Watanabe S. et al. Misorientation Dependence of Grain Boundary Segregation Under Electron Irradiation in an Austenitic Stainless Steel // J. Phys. IV V. 10 (P6). P. 173Ä Was G. S., Allen T. Intercomparison of Microchemical Evolution Under Various Types of Particle Irradiation // J. Nucl. Mater V P. 332Ä338. μ²êî μ 19 ²Ö 2013.

23 ±Éμ.. μ μ Î ÉÓ μ ³ É 60 90/16. ʳ μë É Ö. Î ÉÓ μë É Ö. ². Î. ². 1,43. Î.-. ². 1, Ô±. ± º ˆ É ²Ó ± μé ² Ñ μ μ É ÉÊÉ Ö ÒÌ ² μ ,. Ê, Œμ ±μ ± Ö μ ²., ʲ. μ² μ-šõ,
